安 装 须 知

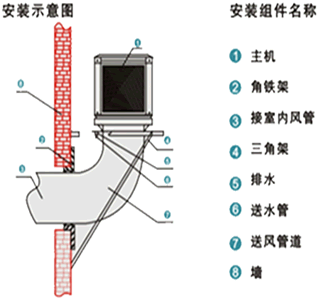

环保空调安装于窗、墙之外，用管接头与窗口或墙孔相接。环保空调出风口应高一些，不宜直吹人体。安装前先用角钢焊好托架、其参考尺寸，由安装现场情况确定。并用四个M10膨胀螺钉和两个M10穿墙螺栓固定。考虑到检修时人进入机内的安全，宜采用4x4或5X5的角钢。
环保空调离墙的距离应大于30cm以免进入该侧湿帘的气流受阻。
环保空调通风方式一般有纵向和横向二种。横向通风的气流过流断面积大、风速小，容易造成较大面积的死角，而纵向通风气流的过流断面积小、风速大、死角面积很小。在使用条件许可的情况下，应该尽可能采用先进的纵向通风方式。

注　意　事　项

■环保空调使用前，请检查湿帘和水池中有无纸屑与尘土等杂物，在每年使用前应清洗1-2次，加入池中的水应为自来水或其它清洁水。以保持管路的畅通和湿帘的高效率。
■电机是整机的心脏，若发生故障应立即切断电源，及时请电式修理。安装时要注意接好地线，以确保人身安全，拆装叶轮时要小心，以免使叶片变形与箱体相碰。
■浮球阀在水池中水位下限时能自动补水，在水位上限时断水，若控制失灵，发现池中缺水或溢流滴水时，应及时调整或更换。
■如发现湿帘供水不足或不均时，要检查池中是否缺水，水泵是否运转以及供水管路和水泵入水口尤其是喷水管路上的小孔是否堵塞，并检查喷水管路是否位于湿帘的中心。正常的喷水高度应大于80mm。
■电机和水泵的电路宜集中控制，控制开关应装在室内。
■环保空调安装好后，应将箱盖住，以免刮大风将盖掀下。
■冬季环保空调不用时，要将池内水放净，并用塑料布或棉布把箱体包扎好，以免风沙进入室内。

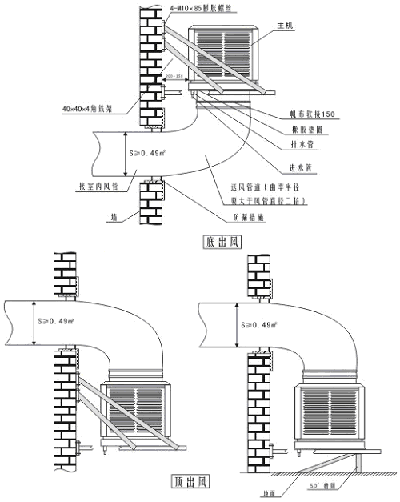

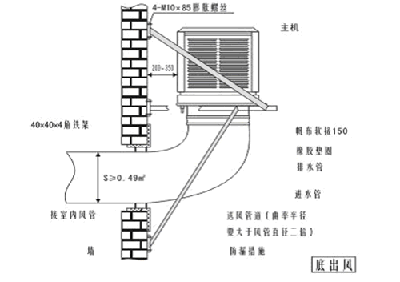

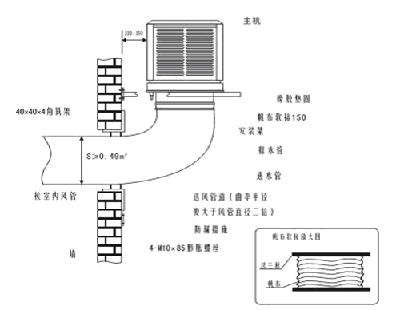

“格立牌”蒸发式环保空调器安装图一，技术要求：
1、 安装架焊接和安装要牢固
2、 安装主机必须水平
3、 所有外墙风管都须作好防水处理
4、 机与安装架间填减震条，所有墙上缝隙都必须用玻璃胶或水泥沙浆密封。
5、出风口面积≥0.49平方米。

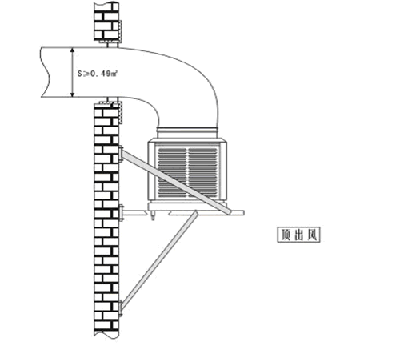

“格立牌”蒸发式环保空调器安装图二，技术要求：
1、 安装主机必须水平
2、 安装架焊接口安装要牢固
3、 所有外墙风管都必须作好防水处理
4、 上出风与下出风安装一样

“格立牌”蒸发式环保空调器安装图三，技术要求：
1、 安装主机必须水平
2、 安装架焊接和安装要牢固
3、 所有外墙风管都必须作好防水处理
4、 上出风与下出风安装一样

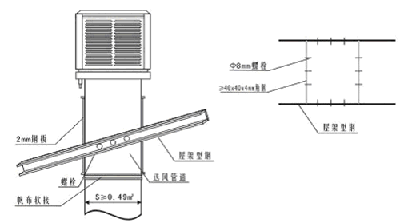

“格立牌”蒸发式环保空调器安装图四，锌铁屋顶安装技术要求：
1、 屋架要有足够的强度能承受空调机的重量
2、 安装主机必须水平
3、 屋顶开口尺寸不能大于风管安装尺寸20MM
4、 所有外墙风管都要作好防水处理

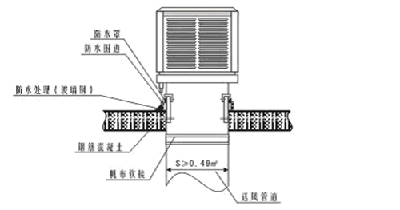

“格立牌”蒸发式环保空调器安装图五,楼顶安装技样要求: 1、屋架要有足够的强度能承受空调机的重量 2、安装主机必须水平 4、 屋顶开口尺寸不能大于风管安装尺寸20MM 5、 所有外墙风管都要作好防水处理

注： 1、为减小送风阻力，从主机接出的风管曲率半径不小于管径的2倍。其它室内弯头的曲率半径也不小于管径的2倍，才能保证较佳的送风效果。 2、风管的形状可根据具体情况做成圆形、长方形、正方形等形状，但面积不能太小，否则影响送风效果。
